非标圆柱滚子轴承Non-Standard Cylindrical Roller Bearing

一、特点
　　圆柱滚子轴承的滚子与滚道呈线接触，径向负荷能力大，从结构上来看，也适宜于高速旋转。滚子由内圈或外圈挡边引导。
　　非标圆柱滚子轴承结构与标准圆柱滚子轴承结构相似，设计参数有别,内圈或外圈无引导挡边的类型（NU、N、NUW型）不能承受轴向负荷，最宜用在轴的自由侧，内、外圈有挡边或挡圈的类型（NJ、RNF型）能够承受一定程度的轴向负荷，故有时作为固定侧轴承使用。圆柱滚子轴承为分离型的，即使在内、外圈都采用静配合的场合下，安装、拆卸亦比较简便。也有不可分离的双列满装圆柱滚子轴承如：（SL型）。

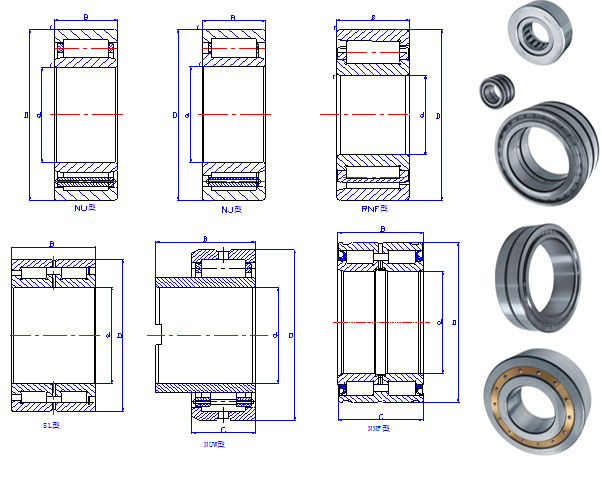

二、主要结构形式：
可提供下列结构的圆柱滚子轴承，也可根据用户需要开发、制造各种类型结构的圆柱滚子轴承以满足不同工况的需要。

外形尺寸(mm) Boundary dimensions						轴承型号	额定负荷(KN) Basic load ratings		极限转速 Limiting Speeds (r/min)		重量 Weight （Kg）
轴径	d	D	B	C	rsmin	Bearing Numbers	动负荷 Cr	静负荷 Cor	油润滑Oil	脂润滑Grease	参考Reference
40	40	68	38	38	1	SL 18 5008	101	136	4000	2400	0.56
	40	68	38	37	1	NNF5008 2LS.V	78	128		2400	0.58
60	60	130	38	38	2	7312U	170	223	4600	2700	2.28
90	90	190	73	73	3	318U	444	647	3000	1800	10.70
	90	190	64	64	3	NJ2318EM	440	540	3000	1800	9.0
120	120	215	98.5	98.5	4	99224NUW	652	1138	1700	1000	16.10
	120	180	80	79	4	NNF5024 2LS.V	410	740		1000	7.05
130	130	200	95	94	4	NNF5026 2LS.V	550	980		960	10.5
140	140	300	114	114	4	RNF2804	1002	1572	1600	960	39.40
	140	250	130	82.5	4	99228NUW	595	1009	1600	960	19.00
	140	210	95	94	4	NNF5028 2LS.V	630	1120		960	11.2
150	150	320	108	109	4	NU2330	969	1487	1500	900	44.10
	150	320	108	123	4	NJ2330	969	1487	1500	900	47.00
	150	225	100	99	4	NNF5030 2LS.V	710	1270		900	13.4
160	160	290	140	98.5	4	99232NUW	782	1398	1400	840	30.00
	160	340	114	114	4	NU2332	1100	1700	2000	1700	50.5
	160	340	114	114	4	NUP2332	1100	1700	2000	1700	50.5
170	170	260	122	121	4	NNF5034 2LS.V	960	1760		800	22.5
180	180	250	69	69	4	NNC4936V	535	1313	1300		10.5
200	200	420	138	138	4	NU2340	1643	2656	1600	1400	92.6
	200	420	138	138	4	NUP2340	1643	2656	1600	1400	92.6
	200	420	165	165	4	NU3340	1840	3076	1600	1400	117.5
	200	420	165	165	4	NUP3340	1840	3076	1600	1400	121.5
220	220	340	90	90	4	NU3044	865	1647	1000	600	31.10
240	240	320	80	80	4	NNCL4948V	721	1710	950		17.90
260	260	360	100	100	4	NNC4952V	1080	2550	900		32.00
	260	360	100	100	4	NNCL4952V	1080	2550	900		31.2
280	280	380	100	100	4	NNCL4956V	1062	2880	800		33.1
300	300	420	118	118	4	NNCL4960V	1650	3800	750		51.9
380	380	480	100	100	4	NNC4876V	1310	3450	600		45.5
	380	480	100	100	4	NNCL4876V	1310	3450	600		44
